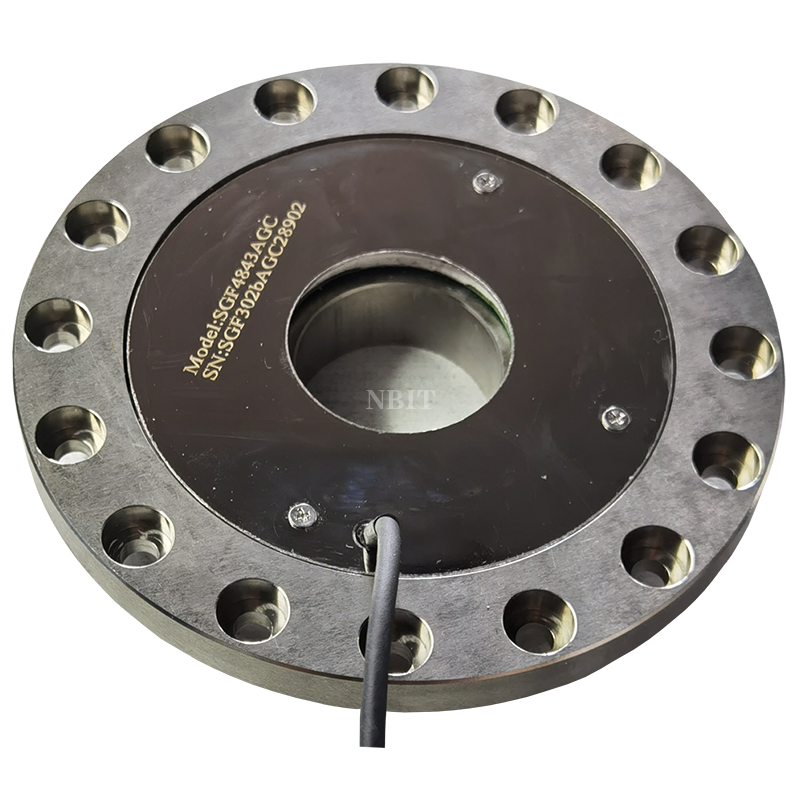

法兰式数字扭矩传感器

  • 产品概述
  • 性能特点
  • 技术参数
  • 文件下载

合金钢材质法兰式扭矩传感器,数字一体化设计,直接输出扭矩数据,支持RS485通讯

体积小巧,分辨能力高,适用于机器人关节控制及科学研究等


型号

SGF1253AGC

SGF2303AGC

SGF4843AGC

量程

125Nm

30Nm

484Nm

械特征

重量

203g

290g

437g

尺寸

φ84.5×10mm

φ100×12mm

φ94×22.7mm

过载能力

500%FS

轴向承载能力

300N

500N

700N

径向承载能力

300N

500N

700N

弯矩承载能力

60Nm

80Nm

150Nm

防护等级

IP65

扭转刚度

150000   Nm/rad

400000Nm/rad

800000Nm/rad

电气特征

分辨率

0.06%FS

灵敏度

0.7±0.05mV/V

输入阻抗

700±3Ω

输出阻抗

700±3Ω

工作电压

DC 5V

接口形式

4芯屏蔽线,针形端子

电缆长度

2m

精度等级

零点漂移

≤0.08%FS/10min

精度

0.5%FS

重复性

0.5%FS

非线性

0.5%FS

正交误差

<2%FS

温度特性

温度零点漂移

0.05%FS/10

存储温度

-20°C ~85°C

工作温度

0°C~75°C,20-80%   RH
