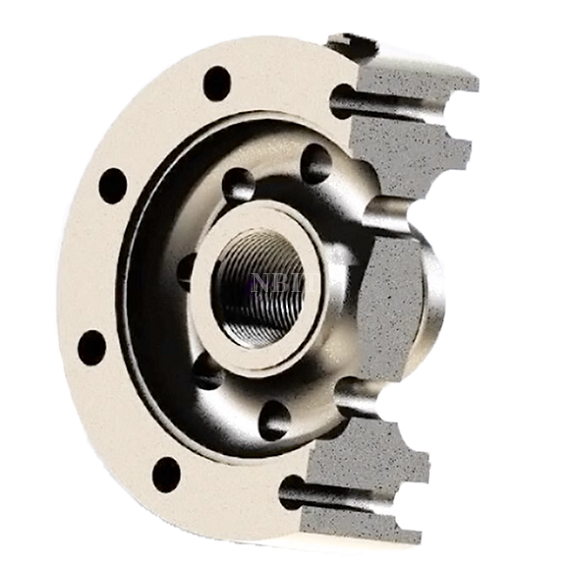

八角环结构六维力传感器是一种基于八角环形弹性体设计，能够同时测量空间三个正交力分量（Fx、Fy、Fz）和三个力矩分量（Mx、My、Mz）的传感设备。独特的八角环对称结构可有效降低各方向之间的信号串扰，为工业机器人、航空测试及车辆工程等行业提供完整的空间受力信息。

一、产品材质与结构特点

八角环结构六维力传感器的弹性体通常采用高强度铝合金（如7075-T6）或沉淀硬化不锈钢（如17-4PH）制造。铝合金适用于量程较小（100N-5kN）且对重量敏感的场合；不锈钢用于大量程（10kN以上）或腐蚀性环境，弹性模量较高，变形量小。弹性体加工成八角环形，八个应变区均匀分布，每个区域粘贴多组应变计，组成惠斯通电桥。应变计选用全桥温度自补偿型，基底为聚酰亚胺，适应-20℃至80℃的工作范围。传感器内部集成小型放大电路或直接输出毫伏级信号，可选配数字输出模块（RS422、EtherCAT）。

从产品特点来看，八角环结构六维力传感器具备以下几个基本属性。

1.八角环设计使各方向刚度较为均衡，Fz方向刚度与Fx/Fy方向差异控制在30%以内，减少了因安装方向不同带来的测量偏差。

2.串扰指标较低——在满量程加载下，非受力方向的输出通常小于2%。

3.传感器采用过载保护结构，可承受150%的额定载荷而不发生塑性变形。

4.安装面设有定位销孔和均布的螺纹孔，便于与机械臂法兰或测试台架对接。

5.传感器本体高度较矮（通常30-80mm），适合集成于空间有限的关节或连接部位。

二、产品优势与典型应用

采用八角环结构六维力传感器能够带来多方面的收益。一方面，一个传感器可替代六个单轴力/力矩传感器的组合，安装结构简化，数据同步性较好，无需进行多通道时间对齐处理。另一方面，八角环布局使得传感器在承受偏心载荷时输出线性度较高，减少了解耦计算的复杂性。传感器响应频率可达500Hz以上，能够捕捉动态力变化，适用于冲击测试和振动分析场景。

在应用方面，八角环结构六维力传感器广泛用于：工业机器人装配力控（如精密轴孔装配、打磨抛光）；航天航空行业的风洞模型气动力测量、发动机推力测试；汽车工程中的轮胎六分力测量、碰撞假人受力分析；生物力学研究中的步态分析、关节受力监测；以及医疗机器人、手术导航等需要多维力反馈的设备。

三安装规范与调试要点

1.机械安装要求八角环结构六维力传感器的安装精度直接影响测量结果，需遵守以下规范。

安装基面处理：与被测结构连接的安装面平面度应不低于0.02mm/100mm，表面粗糙度Ra≤1.6μm。安装前用无水酒精清洁基面和传感器底面，去除油污和毛刺。不得在基面与传感器之间加垫任何柔性材料（如橡胶、纸片），否则会引入附加变形。

定位与紧固：先将传感器上的定位销对准基面销孔，用手推入。然后按对角线顺序分三次逐步拧紧安装螺钉（建议使用扭力扳手，M6螺钉扭矩8-12N·m，M8螺钉20-25N·m）。紧固过程中传感器不应有目视可见的倾斜。加载面（连接负载的一端）同样需要清洁和平整，负载重心应尽可能位于传感器中心轴线上，偏心距不应超过传感器量程对应的允许值。

电缆连接：传感器电缆应采用高柔性屏蔽线，弯曲半径不小于电缆外径的6倍。电缆走线应远离电机、变频器等高干扰源，且不得与动力线捆扎在一起。屏蔽层在控制器端单点接地，传感器端悬空。

2.电气调试与零点校准

供电与预热：传感器接通电源（通常为±12V或±15V，或5V数字供电）后，需预热15-30分钟，待内部电路温度稳定后再进行零点校准。预热期间传感器应处于无负载、无振动的自由状态。

零点设定：在无外力作用下，记录各通道的输出电压或数字量。使用调试软件将当前值归零。若某一通道零点偏移超过量程的5%，需检查传感器是否受到预紧力或安装应力。可尝试松开螺钉（释放应力）后重新紧固，再次调零。

串扰测量与修正：分别沿Fx、Fy、Fz方向施加已知力（约为量程的50%），记录各通道输出，计算出串扰矩阵。施加Fx正向力时，Fy/Fz通道的输出不应超过Fx输出的2%。若串扰超过3%，可建立解耦矩阵进行软件修正。力矩通道的串扰测试同理。

动态响应检查：使用冲击锤或激振器对传感器施加瞬时载荷，观察输出波形是否平滑无振荡。对于过冲或振荡现象，可能原因是传感器与被测结构连接刚度不足。

三、使用中的维护

八角环结构六维力传感器属于精密传感设备，使用中应注意：避免超过量程的冲击载荷，尤其是侧向弯矩；每次使用前检查电缆接头有无松动；定期（每3个月）进行零点复核，若零点漂移超过量程的1%，需重新校准；存放时应放置于干燥箱内，避免腐蚀性气体侵蚀弹性体；严禁在传感器上进行焊接操作，防止大电流损坏应变计。

八角环结构六维力传感器的安装规范与调试要点，有助于在多维力测量应用中获取稳定可靠的测试数据。通过规范的机械安装、准确的零点校准和定期的维护检查，可使该传感器在长时间使用中保持良好的测量性能，满足工业精密传感设备对力控精度的要求。
